Описание

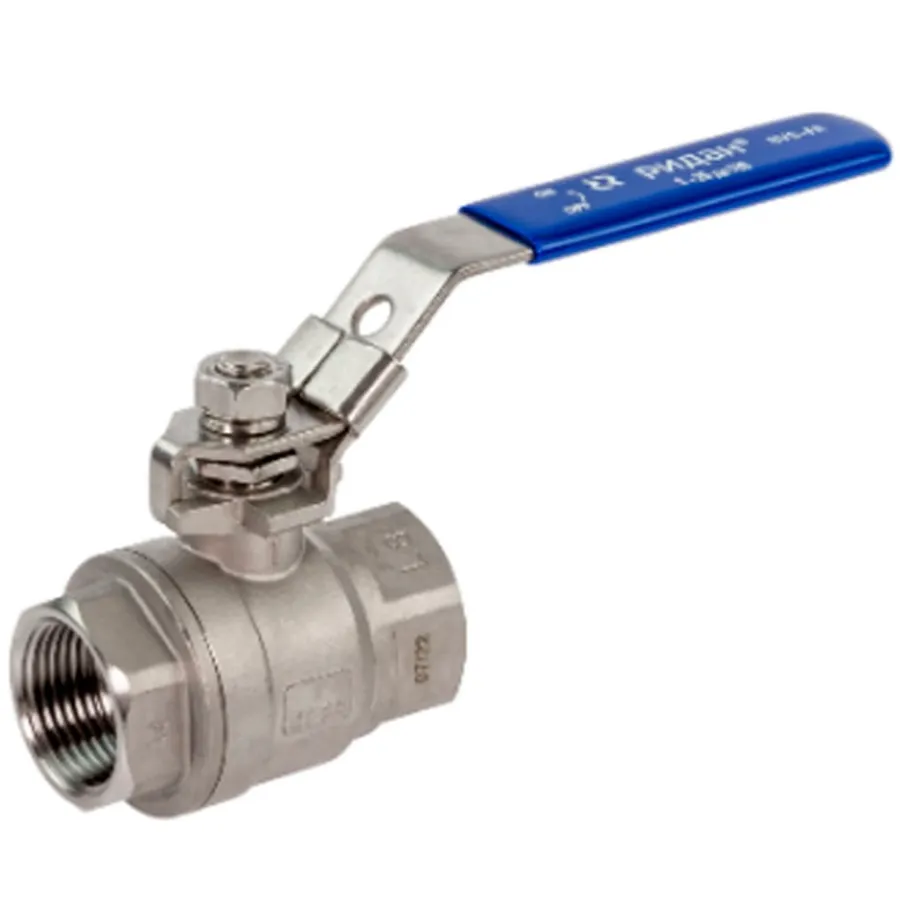

Кран шаровой из коррозионностойкой стали, полнопроходной с внутренней резьбой тип BVS-FR предназначен для использования в качестве запорной арматуры в системах, отопления, вентиляции, промышленных системах в пределах параметров, установленных ниже.
Рабочая среда: вода, гликолевые растворы 50% (жидкость, группа среды 1, 2 согласно ТР ТС 032/2013).
Кран не может быть использован в качестве регулирующего устройства.
Кран шаровой изготовлен в соответствии ТУ 28.14.13-055-51824620-2023
Характеристики
| Основные | |
|---|---|
| Тип прохода | Полнопроходной |
| Тип резьбы | Внутренняя |
| Тип соединения | Резьбовое |
| Вид исполнения | С ниппелем |
| Вид управления | Рукоятка |
| Назначение и соответствие | предназначен для использования в качестве запорной арматуры в системах, отопления, вентиляции, промышленных системах |
| Назначение крана | Водяной |
| Страна производства | КНР |
| Размеры и вес | |
| Ширина товара | 7.6 см |
| Высота товара | 14 см |
| Глубина товара | 17.2 см |
| Диаметр (Ду) ″ | 3 дюйм |
| Диаметр условный | 80 мм |
| Технические | |
| Макс. рабочее давление | 63 бар |
| Макс. рабочая температура | 70 °С |
| Мин. рабочая температура | -25 °С |
| Материалы и внешний вид | |
| Материал корпуса | Сталь |
| Гарантия и срок службы | |
| Гарантийный срок | 12 мес |
| Срок службы | 25 лет |
| Прочее | |
| Область применения | Водоснабжение |
| Рабочая среда | Вода |
